Naslov (srp)

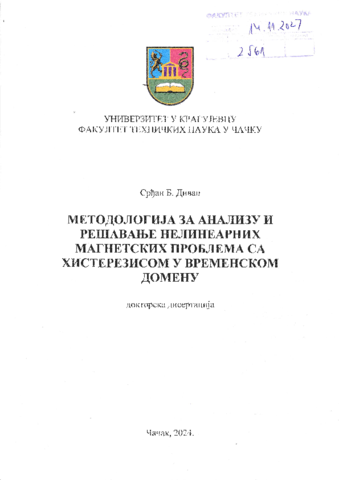

Metodologija za analizu i rešavanje nelineranih magnetskih problema sa histerezisom u vremenskom domenu

Autor

Divac, Srđan, 1994-

Doprinosi

Koprivica, Branko, 1980-
Milovanović, Alenka, 1965-
Cvetković, Nenad N., 1970-
Rosić, Marko, 1984-
Milutinov, Miodrag, 1976-
Antić, Sanja, 1976-

Opis (srp)

Cilj ove doktorske disertacije je da predstavi metodologiju za analizu irešavanje nelinearnih magnetskih problema sa histerezisom u vremenskom domenu.Predložena metodologija, pod nazivom Harmonic Interpolation Method (HIM), zasnovanaje na interpolaciji amplituda i faza harmonika dobijenih harmonijskom analizomograničenog broja merenih rezultata. Njenom primenom se omogućava rešavanjeproblema bez primene složenih histerezisnih modela ili zamenskih šema veza.Primenjena je na torusno jezgro od feromagnetskog lima i ferita N87. Razmatana su dvapristupa: primena HIM-a u svom osnovnom obliku i u kombinaciji sa BertotijevomStatističkom teorijom gubitaka. Predložena metodologija je primenjena na:simulaciju vremenskog oblika jačine magnetskog polja na merenoj frekvenciji i zaamplitudu magnetske indukcije od interesa, simulaciju dinamičkih histerezisnihpetlji za amplitudu, frekvenciju i oblik magnetske indukcije od interesa, rešavanjedinamičkog (naizmeničnog) električnog kola sa nelinearnim histerezisnim kalemom uvremenskom domenu, simulaciju ukupne trenutne snage magnećenja i njenih komponenti,određivanje vremenski promenljivih parametara paralelne RL zamenske šeme i drugeprobleme. Pored detaljnog opisa predložene metodologije i njenih primena narazmatrane probleme, u okviru disertacije mogu se pronaći eksperimentalni rezultati,detalji o merno-akvizicionom sistemu korišćenom za njihovo prikupljanje, principrazlaganja trenutne snage magnećenja na svoje komponente, rezultati simulacijaupoređeni sa merenjima ili rezultatima drugih autora, kao i njihova adekvatna analiza.

Opis (srp)

-

Opis (eng)

The aim of this doctoral dissertation is to present a methodology for analysis and solvingof nonlinear magnetic problems with hysteresis in time domain. The proposed methodology isbased on interpolation of amplitudes and phases of harmonics from harmonic analysis of limitednumber of measured waveforms. It is named Harmonic Interpolation Method (HIM). It allowsfor solutions to be found without the use of complicated hysteresis models or equivalentcircuits. It has been used to solve problems regarding toroidal sample of electrical steel eitheras a standalone procedure or in combination with Bertotti’s Statistical Theory of Losses (STL).It has also been applied to the N87 ferrite toroidal core. Some of the considered problems are:simulation of magnetic field strength waveform at measurement frequency and for the magneticflux density amplitude of interest, simulation of dynamic hysteresis loops for frequency, shapeand amplitude of magnetic flux density of interest, solving of a dynamic electric circuit withnonlinear hysteretic inductor, decomposition of instantaneous magnetising power, simulationof instantaneous magnetising power waveform and its components, calculation of time-varyingparameters for parallel RL equivalent circuit and others. Details regarding the measurementsetup, results and data acquisition system are also presented. Simulation results have beenverified using measurements or the results of other authors. The dissertation also includes theappropriate analysis and discussion of all of the obtained results.

Jezik

srpski

Datum

2024
